Анализ растрескивания при изгибе на формованной горячекатаной стальной пластине Q235B

Горячекатаная полоса Q235B представляет собой обычную углеродистую конструкционную сталь. Он имеет приличное удлинение, прочность, вязкость и формуемость. Материал хорошо поддается штамповке и сварке, поэтому заводы широко используют его для изготовления механических деталей и высококачественных сварных конструктивных элементов для зданий и мостов.

Мы провели испытания на формование образцов, но обнаружили массовое растрескивание во время изгиба. Чтобы найти коренные причины и составить планы улучшений, соответствующие стандартам клиентов, наша команда провела испытания треснувших образцов. Мы проверили химический состав, микроструктуру участков с трещинами и неповрежденными участками, форму поверхности излома, внутренние включения и размер зерен, чтобы подтвердить, что привело к образованию трещин изгиба.

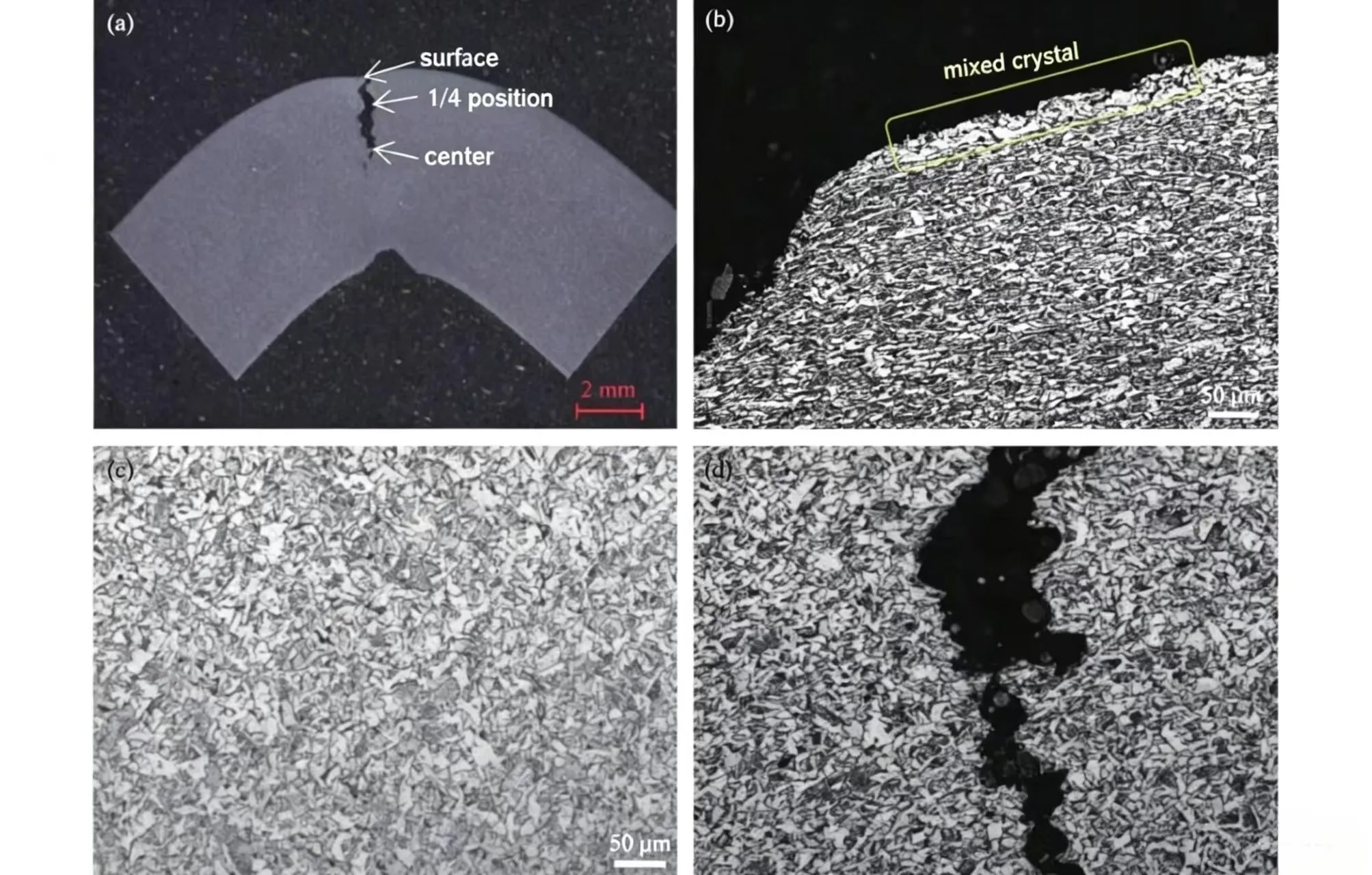

Инженеры Sanhe обнаружили, что обезуглероживание поверхности и смешанная структура зерен не вызывают трещин, но способствуют гораздо более быстрому распространению существующих трещин. Микроструктура необработанной полосы остается одинаковой на всех образцах: содержание бейнита падает от поверхности к сердцевине, тогда как содержание феррита увеличивается, а на поверхности полосы появляется небольшое количество игольчатого феррита.

Решения

1. Перед штамповкой и гибкой сошлифовать заусенцы на краях полосы. Это удаляет крошечные микротрещины на кромках, возникшие в результате грубой резки, и значительно снижает образование трещин при изгибе.

2. Обсудите с заказчиком строгие требования к гибке. Мы можем либо порекомендовать альтернативные марки стали с более низким пределом текучести, либо адаптировать ленту Q235B под их заказ, корректируя целевые значения прочности на растяжение. Настраиваемые более мягкие механические свойства будут соответствовать процессу штамповки и предотвратят появление трещин при изгибе.
